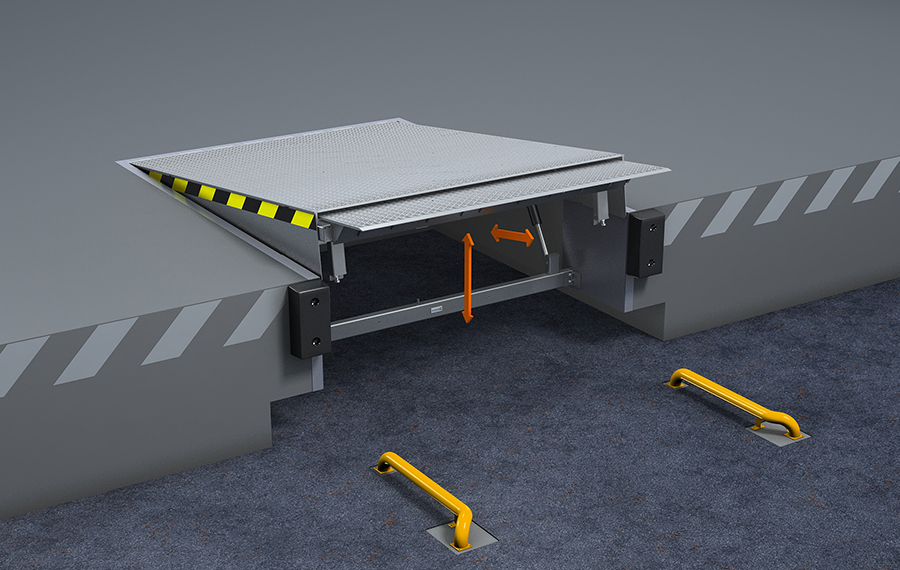

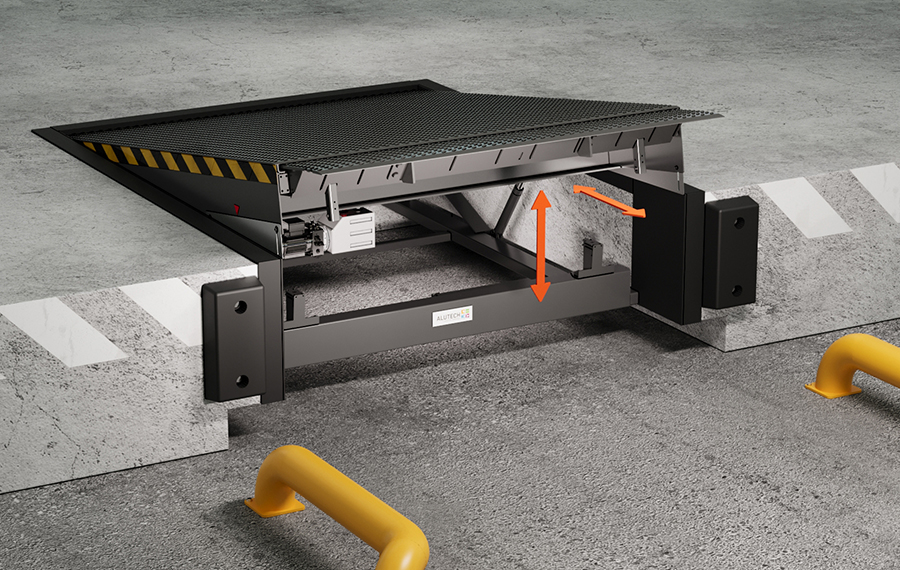

Преимущества уравнительных платформ с выдвижной аппарелью

Нестандартное решение с широкими возможностями применения для повышения эффективности процессов погрузки-разгрузки и сохранения тепла в помещении.

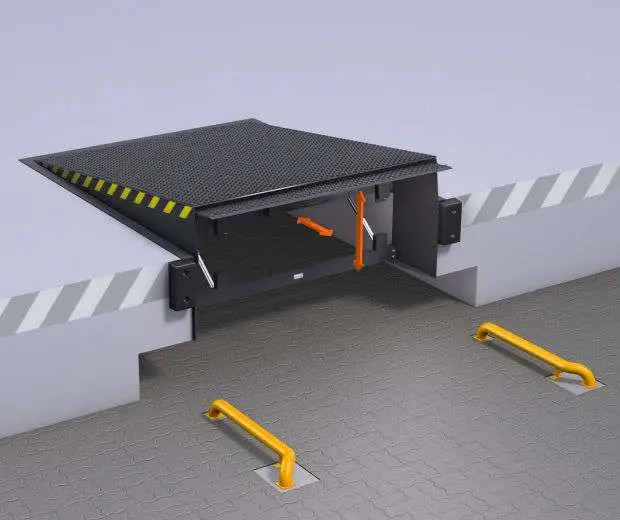

Высокое качество и надежность
Высокое качество и надежность

Конструкция платформы соответствует международным стандартам и ГОСТам Беларуси, России и Украины.

10 лет гарантии от сквозной коррозии

благодаря стойкому лакокрасочному покрытию с предварительной дробеструйной обработкой

Аварийная блокировка

гидравлики при отключении электропитания и внезапном отъезде грузовика во время погрузки

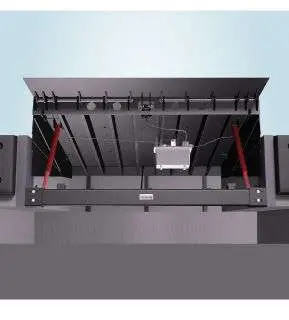

Безопасная эксплуатация
Безопасная эксплуатация

Два основных подъемных гидравлических цилиндра в стандартной комплектации защищают конструкцию от перекоса в случае преждевременного отъезда грузовика.

Долговечная конструкция
Долговечная конструкция

Продольное усиление верхнего листа платформы стальными ребрами жесткости обеспечивает защиту от образования накатов и волн.

Популярные готовые решения
Задайте вопрос производителю
Получите ответы на интересующие вас вопросы напрямую от производителя.
8 (800) 500-27-60
Звонок бесплатный

Консультация и продажа

Наши менеджеры рассчитают точную стоимость и оформят заказ. Звоните:

Не знаете какой размер изделия нужен?

Вам поможет замерщик, который учтёт все нюансы и назовет окончательную стоимость.

Технические характеристики

Стандартная длина

2000, 2300, 2500, 3000, 3500, 4000, 4500 мм

Стандартная ширина

1750, 2000, 2250 мм

Допустимая динамическая нагрузка

60 кН (6 тонн)

Длина поворотной аппарели

500 / 1000 мм (стандарт / опция)

Количество основных подъемных цилиндров платформы

2

Толщина листа платформы

8/10 мм, 12/14 мм

Электропитание блока управления

400 В

Диапазон рабочих температур гидравлического масла

от -15 °С до +50 °С

* для получения более подробной информации о характеристиках уравнительных платформ просим обращаться к специалистам
Внешний вид
Серия
Палитра

Стандартная

  • RAL 9017
  • RAL 5002
  • RAL 7016

  • Высокое качество

    изделия перед покраской проходят дробеструйную обработку, что снижает риск возникновения коррозии

  • Широкий выбор цветов

    3 базовых цвета на выбор, а также возможность окраски в любой из 200 оттенков по каталогу RAL

  • Двухкомпонентная эмаль

    обладает высокой бензо- и маслостойкостью, устойчива к истиранию

Типы монтажа

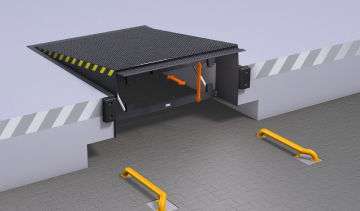

Уравнительные платформы ALUTECH TL представлены четырьмя моделями (S, W, C, B). Каждая из них имеет свою специфику монтажа, учитывающую как конструкцию самой платформы, так и архитектурные особенности фасада здания.

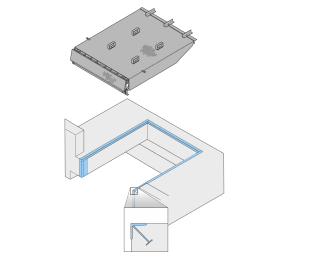

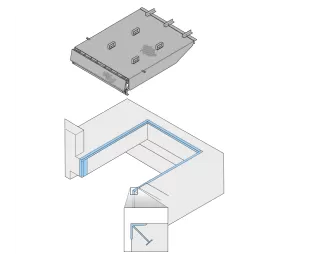

Модель S
Модель S
Установка платформы производится после окончания строительства перегрузочных площадей. Монтаж осуществляется сваркой заднего уголка платформы и кронштейнов крепления передней опорной балки с обрамлением приямка.
Модель W

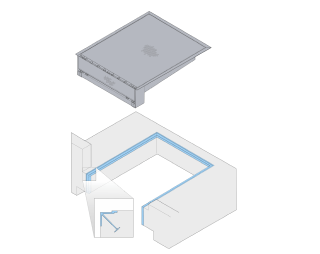

Модель W
Платформа модели W, в отличие от модели S, имеет рамную конструкцию, что обеспечивает дополнительную жесткость. Рама платформы приваривается по контуру к уголку приямка и располагается на одном уровне с полом.
Модель C
Модель C
Конструкция платформы аналогична модели W. Рама платформы имеет специальные болты, которые позволяют осуществлять регулировку платформы по уровню приямка. Это гарантирует долговечную и бесперебойную работу долгие годы. Высота регулировки — до 100 мм.
Модель B

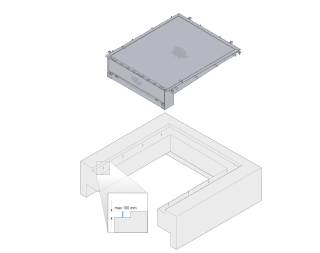

Модель B
Рама платформы образует закрытый бокс и позволяет осуществлять заливку бетона сразу после ее установки. Платформа не требует предварительной подготовки приямка и может быть смонтирована на начальном этапе строительных работ.
Дополнительные аксессуары
Покраска в любой цвет по каталогу RAL
Покраска в любой цвет по каталогу RAL
Покраска в любой цвет по каталогу RAL

для соответствия платформ фирменному стилю компании-заказчика

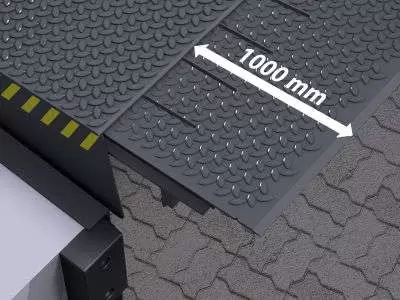

Аппарель длиной 1000 мм
Аппарель длиной 1000 мм
Аппарель длиной 1000 мм

для естественного освещения помещения, индивидуального дизайна полотна и сочетания с элементами фасада

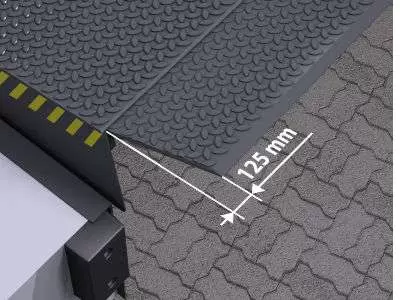

Аппарель со скосами (2х125 мм)
Аппарель со скосами (2х125 мм)
Аппарель со скосами (2х125 мм)

для обслуживаения узких транспортных средств

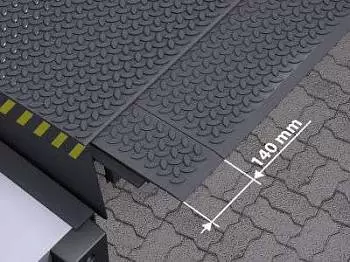

Боковые сегменты (2х140 мм)
Боковые сегменты (2х140 мм)
Боковые сегменты (2х140 мм)

позволяют обслуживать транспортные средства с различной шириной кузова

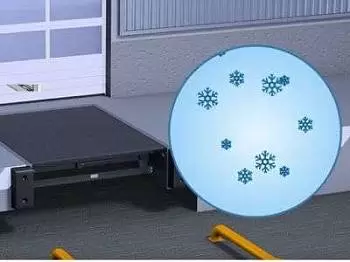

Низкотемпературное масло до −40 °С
Низкотемпературное масло до −40 °С
Низкотемпературное масло до −40 °С

для эксплуатации оборудования в холодном климате

Комплект уплотнительных вставок
Комплект уплотнительных вставок
Комплект уплотнительных вставок

для герметизации пространства между платформой и приямком

Часто задаваемые вопросы
  • Разрешено ли проводить погрузочно-разгрузочные работы при отключенном питании уравнительной платформы?

    Проведение погрузочно-разгрузочных работ при отключенном питании категорически запрещено. Отключение питания приводит к блокировке гидравлической системы, в результате чего платформа не подстраивается под перепады высоты кузова транспортного средства при проезде погрузчика. Весовые нагрузки при отключенном питании могут стать причиной поломки оборудования.

    В случае внезапного прекращения подачи электроэнергии, а также после отключения питания платформы необходимо разблокировать гидравлическую систему вручную. Для этого нужно установить переключатель на блоке управления в положение «I» и нажать кнопку подъема платформы.

    Проведение погрузочно-разгрузочных работ на уравнительной платформе в сложенном состоянии запрещено, так как это может привести к выходу оборудования из строя.

  • Насколько глубоко аппарель уравнительной платформы ALUTECH TL должна размещаться в кузове транспортного средства?

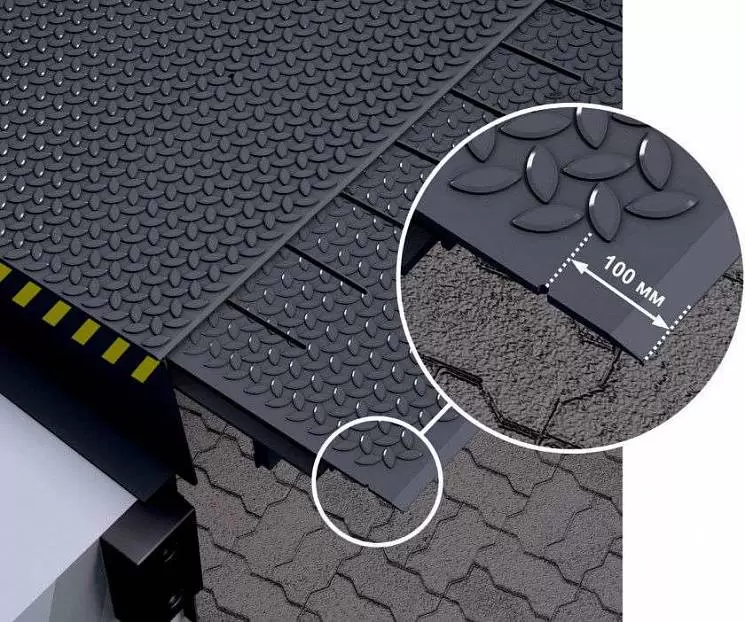

    Для безопасного движения по уравнительной платформе аппарель должна заходить в кузов транспортного средства на 80-100 мм и опираться на него по всей своей ширине.

    Для удобства позиционирования по бокам выдвижной аппарели имеются специальные пазы, обозначающие минимальный требуемый заход в кузов.

    Во избежание соскальзывания аппарели с кузова из-за отката транспортного средства рекомендуется использовать специальные упоры.


  • В чем различие уравнительных платформ с поворотной и выдвижной аппарелью?

    Главное различие между уравнительными платформами ALUTECH серий SL и TL заключается в механизме выдвижения аппарели.

    Платформы с поворотной аппарелью являются оптимальным решением, удовлетворяющим стандартным требованиям выполнения погрузочно-разгрузочных работ. Поворотная аппарель компенсирует расстояние между уровнем погрузочной рампы и кузовом грузовика. Однако поворотный механизм не позволяет регулировать расстояние, на которое аппарель заходит в кузов авто.

    Платформы с телескопической аппарелью позволяют осуществить более точное позиционирование аппарели в кузове автомобиля за счет того, что уровень выдвижения регулируется непосредственно оператором.

    Кроме того, в качестве дополнительной опции возможно укомплектовать платформы выдвижной аппарелью длиной 1000 мм (стандартно — 500 мм), что позволит осуществлять загрузку ж/д транспорта и грузовиков с боковой парковкой.

  • Существуют ли ограничения допустимой нагрузки на уравнительную платформу в зависимости от типа погрузочного средства?

    Максимально допустимая нагрузка на уравнительные платформы ALUTECH серий SL и TL составляет 60 кН (6 тонн). При этом в ходе эксплуатации уравнительной платформы в местах движения колес погрузчика могут образовываться небольшие вмятины. Подобная деформация является допустимой в соответствии c предельными значениями, указанными в стандарте EN 1398, и не влияет на работоспособность изделия.

    Однако использование погрузочных средств с колесами небольшого размера или из жесткого материала ведет к увеличению точечной нагрузки. Во избежание серьезной деформации уравнительной платформы следует придерживаться ограничений по допустимой нагрузке в зависимости от типа погрузчика.

  • Какая сталь используется для изготовления уравнительных платформ?

    Для изготовления платформ используются горячекатаные листы из стали марки Ст3сп с чечевичным рифлением согласно ГОСТ 8568-77. Ст3сп — конструкционная углеродистая сталь, которая широко применяется в несущих элементах сварных и несварных конструкций и деталей.

    По химическому составу и физико-механическим свойствам сталь Ст3сп аналогична стали с европейской маркировкой S235.

  • Какое гидравлическое масло применяется в уравнительных платформах?

    В базовой комплектации платформы поставляются с гидравлическим маслом Renolin B HVI ISO VG 22, которое рассчитано на использование при температуре окружающей среды до -15 °С. Для регионов с холодным климатом возможна заправка гидростанций низкотемпературным маслом Renolin MR 310 HVLPD 15, что позволяет эксплуатировать платформы при температуре воздуха до -40 °С.

    Гидравлические масла Renolin производятся немецким концерном FUCHS и гарантируют безотказную работу оборудования в различных климатических условиях.

    ГК «АЛЮТЕХ» поставляет оригинальные масла Renolin для сервисного обслуживания платформ. Также Вы можете приобрести необходимое масло у официальных дистрибьюторов концерна FUCHS.

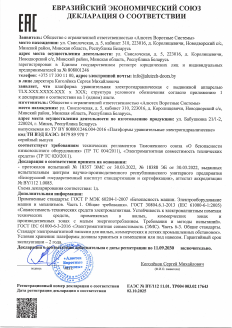

  • Подлежат ли уравнительные платформы обязательной сертификации?

    Уравнительные электрогидравлические платформы не подлежат обязательной сертификации в Республике Беларусь, Российской Федерации и Украине. Вместе с тем платформы требуют обязательного подтверждения соответствия стандартам в форме декларирования.

    Каждый новый продукт, который мы предлагаем рынку, изначально разрабатывается на основании самых жестких международных стандартов и проходит многочисленные внутренние и внешние испытания в независимых лабораториях. Уравнительные платформы ALUTECH SL и ALUTECH TL были спроектированы с учетом требований всех директив европейских стандартов. Поэтому продукция соответствует директивам Европейского союза, техническим регламентам Таможенного союза и национальным стандартам Украины, что подтверждено соответствующими декларациями.


  • Какой срок гарантии на уравнительные платформы?

    Мы уверены в качестве продукции и предоставляем расширенную гарантию — 10 лет от сквозной коррозии.

    Гарантийный срок эксплуатации основного изделия составляет 2 года. Срок гарантии на комплектующие является дифференцированным:

    • 2 года на блок управления;
    • 1 год на гидравлическую станцию, цилиндры и шланги высокого давления.

    Гарантийный срок исчисляется с даты передачи изделия заказчику.

    На производстве обеспечивается 100% контроль качества. Каждая платформа проходит 10 циклов предотгрузочного тестирования на специальном стенде, где проверяется исправность всех систем.


  • Что делать с платформой, если в процессе работы пропало электричество?

    В случае внезапного прекращения подачи электроэнергии, а также после отключения питания платформы необходимо разблокировать гидравлическую систему вручную. Для этого нужно установить переключатель питания на блоке управления в положение «I» и зажать кнопку подъема платформы на 1-2 секунды (при внезапном отключении электричества данные действия необходимо производить после восстановления подачи питания).

    При проведении разблокировки гидравлической системы запрещено размещение каких-либо объектов на платформе.



    Проведение погрузочно-разгрузочных работ при отключенном питании уравнительной платформы категорически запрещено, так как это может привести к выходу оборудования из строя.

  • Отличаются ли заказные размеры платформы от фактических?

    В ассортименте перегрузочной техники Alutech представлены платформы с заказной длиной 2000-4500 мм (с шагом 500 мм) и шириной 1750-2250 мм (с шагом 250 мм).


    При этом фактические (габаритные) размеры могут быть больше на 70-150 мм в зависимости от серии и модели платформы. Округленные значения заказных размеров упрощают процесс заказа для клиента.

    При подготовке приямков используйте техническую документацию и чертежи по перегрузочной технике Alutech .

  • Как установить уплотнитель SSK на платформу?

    Комплект боковых уплотнителей SSK поставляется клиенту смонтированным на уравнительную платформу с завода-изготовителя.


    При необходимости установки комплекта уплотнителей на уже смонтированную платформу существует возможность заказать его как отдельный продукт (комплект SSK поставляется в размер платформы).


    Процесс установки уплотнителя состоит из следующих шагов:


    1. Поднять платформу в самое верхнее положение и отключить питание на блоке управления (установить переключатель из положения «I» в положение «0»). Находиться под платформой в таком положении запрещено!
    2. Снять защитную пленку с клейкой ленты уплотнителя и приклеить его к платформе, согласно изображению ниже (от верхнего сварного шва до уплотнителя должно быть расстояние 8 мм):
    3. Выполнить 2 отверстия ⌀5-5,2 мм и установить 2 стальные заклепки 5х10(St) DIN 7337, соблюдая допуски, указанные на изображении ниже (допуск 37 мм в задней части платформы можно увеличить, так как данная точка может быть перекрыта стенкой приямка):
    4. Установить переключатель питания блока управления в положение «I» и зажать кнопку подъема платформы на 1-2 секунды для последующей установки платформы в парковочное положение.

    В процессе установки уплотнителей соблюдайте требования техники безопасности и необходимые меры предосторожности.
